올바른 광섬유 케이블을 선택하는 것은 DKE30SS-M25와 같은 고속 장치에 있어 매우 중요합니다. 잘못된 광섬유를 사용하는 것은 링크 장애의 가장 일반적인 원인 중 하나입니다—심지어 연결이 물리적으로 올바르게 보일 때도 말이죠. 이 가이드는 LC-LC OM4 광섬유를 설명하고, 단일 모드와 멀티 모드 광섬유를 비교하며, 일반적인 선택 실수를 방지하기 위한 FAQ 섹션을 제공합니다.
광섬유 선택이 중요한 이유
광섬유 링크는 다음으로 구성된 완전한 광학 시스템입니다:
-
장치 내부의 광학 모듈
-
광섬유 케이블 자체
-
커넥터 및 단면 품질
이들 요소 중 어느 하나라도 불일치하면 다음과 같은 문제가 발생할 수 있습니다:
-
링크 표시등이 켜지지 않음
-
통신이 수립되지 않음
-
간헐적이거나 불안정한 연결
-
신호 품질 또는 전송 거리 저하
올바른 광섬유 선택은 안정적인 작동을 보장합니다.
DKE30SS-M25의 광학 설계
DKE30SS-M25는 다음을 사용합니다:
• LC 광섬유 인터페이스
• 멀티모드 SR-클래스 광학 모듈
• 850 nm 운영 파장
이에 따라 다음 요구사항을 충족하는 케이블이 필요합니다:
• 멀티모드 광섬유 + LC 커넥터 + OM4 대역폭
따라서 공식 권장사항은 다음과 같습니다:
LC-LC OM4 멀티모드 광섬유 케이블

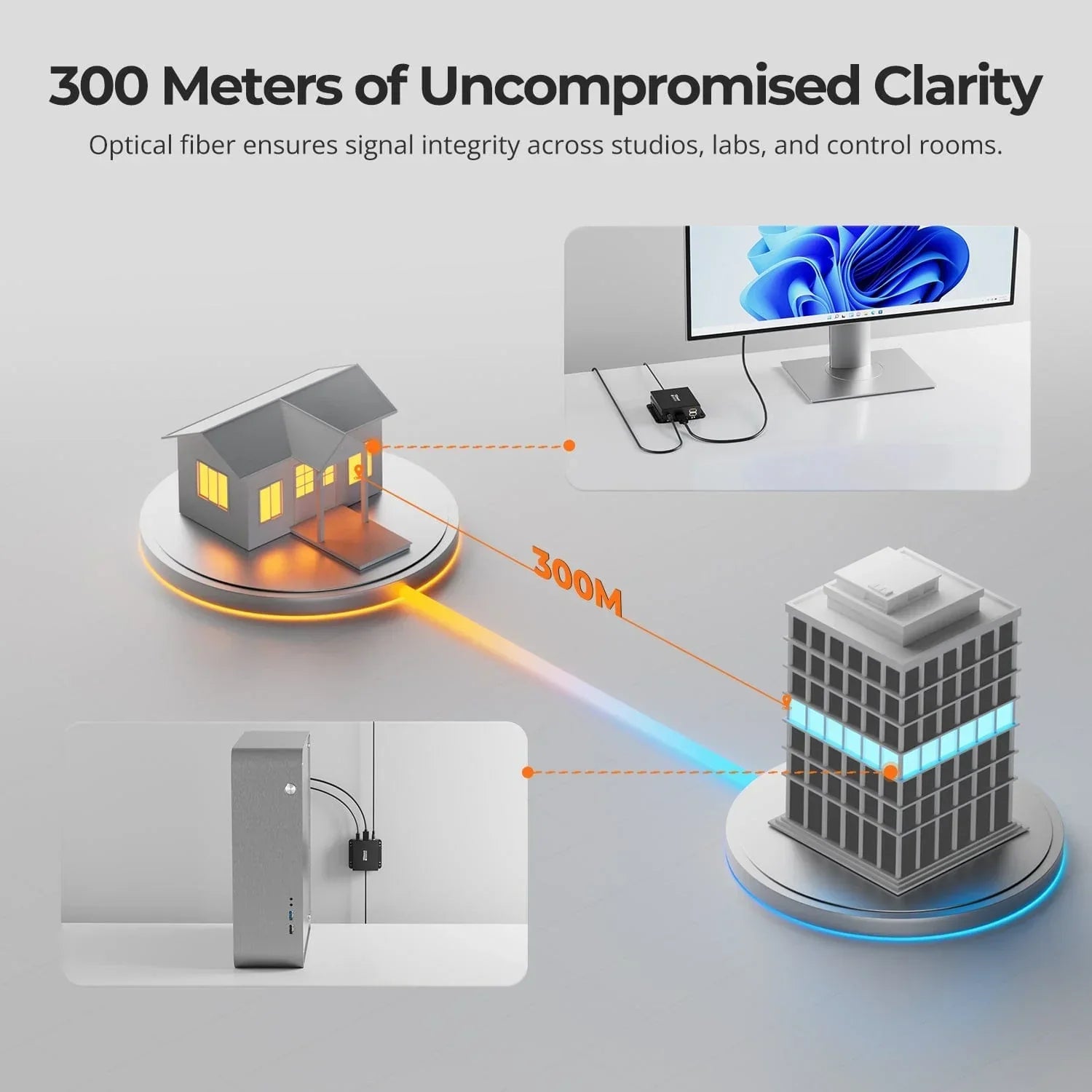

성능 참고사항: OM4 광섬유를 사용한 850 nm 파장에서 DKE30SS-M25의 최대 전송 거리는 300미터입니다. 실제 거리는 커넥터 수, 광섬유 품질 및 총 링크 손실의 영향을 받을 수 있습니다.
"LC-LC OM4" 이해하기
LC-LC: 커넥터 유형
-
LC(Lucent Connector)는 SFP, SFP+, SFP28 모듈과 함께 일반적으로 사용되는 소형 폼 팩터 커넥터입니다.
-
특징: 1.25mm 페룰, 래치 메커니즘, 높은 포트 밀도.
-
"LC-LC" 는 양쪽 끝이 LC 커넥터임을 의미하며, DKE30SS-M25 포트와의 직접적인 호환성을 보장합니다.
-
중요: LC는 커넥터 유형만을 나타냅니다. 광섬유가 단일 모드인지 멀티모드인지는 지정하지 않습니다.
OM4: 멀티모드 광섬유 표준
OM4는 단거리 고속 링크에 최적화된 고대역폭 멀티모드 광섬유 표준입니다.
| 특징 | OM4 멀티모드 광섬유 |
|---|---|
| 코어/클래딩 | 50/125 µm |
| 최적화 파장 | 850 nm |
| 대역폭 | ≥ 4700 MHz·km |
| 외피 색상 | 아쿠아 |
| 일반적인 사용 | 10G / 25G / 40G / 100G 단거리 링크 |
OM4는 고속 데이터 센터 연결을 위한 충분한 시스템 여유도를 가지고 SR-클래스 광학 모듈에 안정적인 통신을 보장합니다.
단일 모드 vs. 멀티모드 광섬유
단일 모드 광섬유가 '더 낫다'는 일반적인 오해가 있습니다. 사실은:
| 특징 | 단일 모드 (OS2) | 멀티모드 (OM4) |
|---|---|---|
| 코어 직경 | 9/125 µm | 50/125 µm |
| 최적화 파장 | 1310 / 1550 nm | 850 nm |
| 일반적인 사용 용도 | 장거리, 통신 사업자 네트워크 | 단거리, 데이터 센터 |
| 비용 및 전력 효율 | 높음 | 낮음, 단거리 링크에 더 효율적 |
단일 모드 광섬유는 장거리 전송에 뛰어나지만, 단거리 데이터 센터 환경에서는 멀티모드 OM4가 최적의 선택입니다.
자주 묻는 질문: DKE30SS-M25의 일반적인 광섬유 선택 실수
Q1: OM4 대신 LC-LC OS2 단일 모드 광섬유를 사용할 수 있나요?
아니요. DKE30SS-M25는 850nm에서 멀티모드 SR 광학 모듈을 사용합니다. 단일 모드 OS2 광섬유는 코어 직경이 더 작고 파장이 일치하지 않으므로 커넥터가 물리적으로 맞더라도 링크가 작동하지 않습니다.
Q2: 단일 모드 광섬유를 FC-LC 패치 코드나 어댑터로 연결하면 사용할 수 있나요?
아니요. 이것은 흔한 실수입니다. FC-LC 어댑터는 커넥터 유형을 변경할 뿐, 단일 모드 광섬유를 멀티모드 광섬유로 변환하지는 않습니다. 물리적으로 연결되더라도 장치가 광신호를 수신할 수 없어 통신이 되지 않습니다.
Q3: LC-LC 대신 SC-LC 또는 FC-LC 케이블을 사용할 수 있나요?
권장하지 않습니다. DKE30SS-M25 포트는 LC 타입입니다. SC-LC 또는 FC-LC를 사용하면 추가 어댑터가 필요하며, 각 어댑터는 약 0.2~0.5 dB의 삽입 손실과 후방 반사를 유발할 수 있어 고속, 낮은 마진 링크에서는 고장 지점이 되고 신뢰성을 떨어뜨릴 수 있습니다.
Q4: OM4 대신 OM3 광섬유를 사용할 수 있나요?
매우 짧은 거리에서는 동작할 수 있지만, OM4는 다음과 같은 장점을 제공합니다:
-
더 높은 대역폭 마진
-
손실 및 노화에 대한 더 나은 내성
-
고속 링크에서 더 큰 안정성
따라서 DKE30SS-M25에는 OM4가 공식적으로 권장되는 표준입니다.
Q5: 커넥터가 맞는다면, 광섬유가 올바른 것인가요?
아니요. 물리적 연결이 광학적 호환성을 보장하지는 않습니다. 링크가 작동하려면 다음 세 가지 조건이 모두 충족되어야 합니다:
-
광학 모듈 유형이 일치해야 함 (SR 멀티모드 vs. LR 단일 모드)
-
광섬유 유형이 일치해야 함 (OM4 vs. OS2)
-
커넥터 유형과 단면 품질이 정확해야 함
올바른 광섬유 식별 방법
설치 전 다음 사항을 확인하세요:
-
케이블 표시: "OM4 50/125 LC-LC"
-
외피 색상: 아쿠아
-
커넥터 유형: 양쪽 끝이 LC
-
광섬유 유형: 멀티모드
설치 및 유지 관리 팁:
-
최소 굽힘 반경: 설치 시 날카롭게 구부리지 마세요. 일반적으로 굽힘 반경은 케이블 직경의 10배 이상이어야 합니다.
-
먼지 보호: 사용하지 않을 때는 항상 광섬유 커넥터에 먼지 보호 캡을 씌우세요.
"OS2", "단일 모드", "SC", "FC" 또는 "유니버설 광섬유"라고 표시된 케이블은 피하세요.
링크 장애 해결을 위한 빠른 점검 목록
문제가 발생하면 다음 순서대로 확인하세요:
-
케이블 확인: 외피가 아쿠아색인가요? "OM4 50/125" 라고 표시되어 있나요?
-
커넥터 확인: 양쪽 끝이 LC 커넥터인가요? 단면이 깨끗하고 먼지가 없나요? (가능하다면 전문 광섬유 현미경으로 검사하세요.)
-
장비 호환성 확인: 상대 장치의 광학 모듈도 멀티모드 SR 타입인가요? (단일 모드/멀티모드 혼합 연결은 피하세요.)
-
테스트 단순화: 양호한 상태로 알려진 새 LC-LC OM4 패치 케이블로 두 장치를 직접 연결해 기존 배선이나 어댑터 문제를 제외하세요.
-
거리 확인: 총 광섬유 길이가 최대 허용 거리인 300미터 이내인지 확인하세요.
공식 광섬유 권장 사항
최적의 성능을 보장하려면 다음을 사용하세요:
LC-LC OM4 멀티모드 광섬유 케이블 (50/125 µm)
다른 유형의 광섬유를 사용하면 연결이 가능해 보일지라도 링크 실패나 불안정한 통신이 발생할 수 있습니다.
마무리하며
DKE30SS-M25는 고속, 단거리(최대 300미터) 멀티모드 광학 전송을 위해 설계되었습니다. 올바른 광섬유 선택은 안정적인 통신과 작동 중단을 방지하는 핵심 요소입니다.
기억하세요: 물리적 연결 ≠ 광학적 호환성입니다. 시작부터 올바른 광섬유를 선택하고 설치 최상의 방법을 준수하십시오.
