소개
고급 노트북 도크에 풀사이즈 DisplayPort 커넥터가 있다면, 이를 DisplayPort KVM에 연결하는 가장 좋은 포트라고 생각하기 쉽습니다.
하지만 그 가정이 항상 안전한 것은 아닙니다.
Thunderbolt 5 호환 도크와 듀얼 디스플레이에 관한 최근 Reddit 토론에서는 실용적인 제안이 나왔습니다. 도크의 전용 DisplayPort 출력을 자동으로 사용하기보다, USB-C-to-DisplayPort 케이블을 사용해 다운스트림 USB-C / Thunderbolt 호환 출력을 테스트해 보라는 것입니다.
또 다른 사용자는 CalDigit TS5 Plus와 TESmart DKS402-M24를 사용하면서 설정은 대체로 작동하지만 가끔 디스플레이 아티팩트가 나타난다고 보고했습니다. 이것이 어떤 포트 아키텍처가 항상 더 낫다는 뜻은 아니지만, 실제 문제를 잘 보여줍니다. 도크 외부에 인쇄된 커넥터 이름만으로는 내부 비디오 경로를 완전히 알 수 없습니다.
내장 DisplayPort 커넥터는 MST 허브, 디스플레이 브리지 또는 다른 내부 라우팅 단계를 거칠 수 있습니다. 디스플레이 출력을 지원하는 다운스트림 USB-C 포트는 다른 DisplayPort 경로를 노출할 수 있습니다. 이 두 경로를 같은 KVM에 연결하면 링크 트레이닝, 대역폭 할당, DSC 동작, 절전/깨우기 복구가 달라질 수 있습니다.
따라서 이 글은 KVM 전환 후 모니터가 왜 계속 어두운 상태로 남는지 다시 설명하는 글이 아닙니다. 그 문제는 이미 Why Your Monitors Don't Wake After Switching a KVM에서 다루고 있습니다.
여기서 다루는 질문은 더 좁습니다.
노트북이 Thunderbolt 5 호환 도크를 통해 DisplayPort KVM에 연결될 때, 실제로 어떤 도크 비디오 출력을 사용해야 할까요?
전체 Laptop → Dock → DisplayPort KVM 신호 체인
먼저 책상 구성을 포트 모음이 아니라 하나의 신호 체인으로 봐야 합니다.
Laptop → Thunderbolt 5 호스트 연결 → 도크 디스플레이 아키텍처 → DisplayPort 출력 경로 → KVM 입력 → KVM 전환 경로 → DisplayPort 케이블 → 모니터
듀얼 모니터 설정에서는 이 구조가 최종적으로 KVM에서 해당 컴퓨터에 할당된 두 개의 비디오 입력으로 두 개의 디스플레이 스트림을 전달해야 합니다.
KVM은 두 번째 디스플레이 스트림을 새로 만들지 않습니다. KVM은 전달받은 스트림을 전환합니다.
이 차이는 도크에 물리적인 DisplayPort 커넥터가 두 개 있을 때 중요해집니다. 커넥터가 두 개라고 해서 노트북이 그 커넥터까지 완전히 독립적인 GPU 링크 두 개를 제공했다는 뜻은 아닙니다. 도크가 사용 가능한 디스플레이 대역폭을 내부적으로 분배하고 있을 수 있습니다.
마찬가지로 80Gbps 또는 120Gbps 호스트 측 사양이 있다고 해서 모든 다운스트림 DisplayPort 경로가 동일한 사용 가능한 비디오 대역폭을 갖는 것은 아닙니다. 도크 컨트롤러, 노트북 GPU, 운영 체제, 디스플레이 라우팅 아키텍처, KVM, 케이블, 모니터가 모두 최종 결과에 영향을 줍니다.

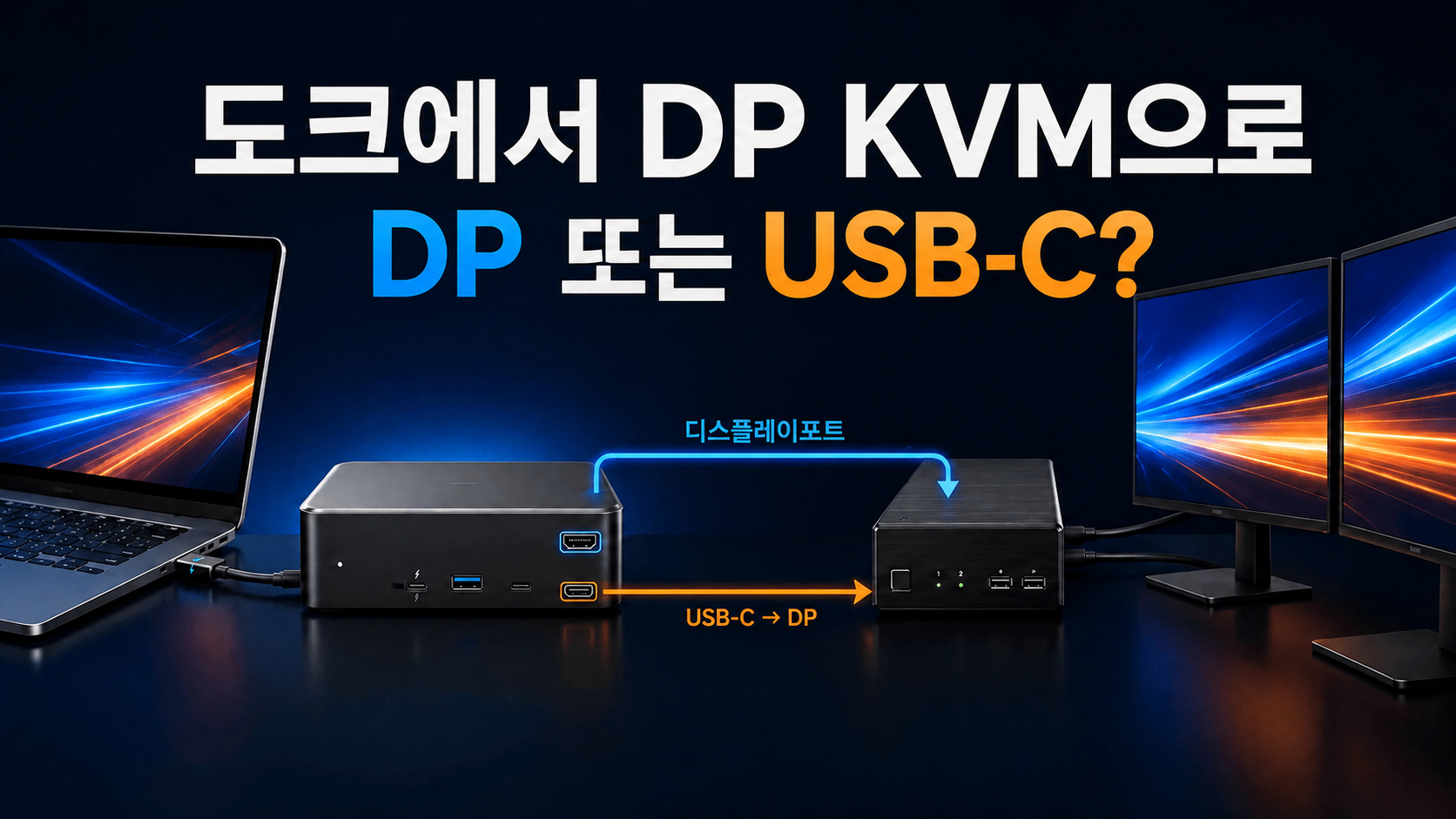

실제로 비교해야 하는 두 가지 경로
| 연결 경로 | 일반적인 구조 | 핵심 질문 |
|---|---|---|
| 내장 DisplayPort 출력 | Laptop → Dock → 내부 디스플레이 라우팅 → 풀사이즈 DP 포트 → DP 케이블 → KVM | 도크 내부의 어떤 하드웨어가 해당 DP 출력을 생성하는가? |
| 다운스트림 USB-C 디스플레이 출력 | Laptop → Dock → 디스플레이 지원 다운스트림 USB-C 포트 → USB-C-to-DP 케이블 → KVM | 이 포트가 더 깨끗하거나 별도로 라우팅된 DisplayPort 스트림을 노출하는가? |
두 번째 경로가 자동으로 더 좋은 것은 아닙니다. 첫 번째 경로가 자동으로 더 나쁜 것도 아닙니다.
목표는 디스플레이 수, 해상도, 주사율, 운영 체제, KVM의 정확한 조합에서 어떤 경로가 더 적은 제한을 만드는지 확인하는 것입니다.
내장 DisplayPort vs 다운스트림 USB-C: 경로에 따라 동작이 달라지는 이유
도크의 내장 DisplayPort 출력 사용
도크가 풀사이즈 DisplayPort 출력을 제공한다면 가장 단순한 연결은 다음과 같습니다.
Dock DisplayPort → DisplayPort 케이블 → KVM DisplayPort 입력
이 방식의 명확한 장점은 도크와 KVM 사이에 외부 프로토콜 변환이 없다는 것입니다. 양쪽 모두 DisplayPort입니다.
단일 모니터 또는 듀얼 4K60 워크스테이션처럼 비교적 명확한 구성에서는, 도크 제조사가 해당 호스트에 맞게 DisplayPort 출력을 제대로 구현했다면 매우 좋은 경로가 될 수 있습니다.
문제는 내부 아키텍처입니다.
도크는 여러 개의 물리 디스플레이 커넥터를 제공하면서도 내부적으로 MST 허브나 다른 디스플레이 구성 요소를 통해 이를 라우팅할 수 있습니다. KVM은 도크가 스트림을 어떻게 생성했는지 볼 수 없습니다. KVM은 결과적으로 생성된 DisplayPort 신호만 수신합니다.
이 내부 단계가 사용 가능한 대역폭, 디스플레이 열거 또는 링크 재훈련 동작을 바꾼다면, 그 증상은 KVM을 추가한 뒤에야 나타날 수 있습니다.
다운스트림 USB-C / Thunderbolt 호환 포트 사용
대안은 다음과 같습니다.
Dock 다운스트림 USB-C 디스플레이 지원 포트 → USB-C-to-DisplayPort 케이블 → KVM DisplayPort 입력
일부 도크는 다운스트림 디스플레이 지원 USB-C 포트를 전용 DisplayPort 커넥터와 다르게 라우팅하기 때문에, 이 경로를 테스트해 볼 가치가 있습니다.
적절한 설계에서는 다운스트림 포트를 사용하면 다른 커넥터가 사용하는 디스플레이 허브나 브리지를 우회할 수 있습니다. 또한 호스트 연결을 통해 전달되는 DisplayPort 스트림 중 하나를 더 직접적으로 노출할 수도 있습니다.
하지만 이는 도크에 따라 다릅니다. 다운스트림 USB-C 커넥터가 호스트 포트와 같은 물리 커넥터를 사용한다고 해서 디스플레이 출력이 가능하다고 가정해서는 안 됩니다. 디스플레이 기능과 지원되는 모니터 조합은 도크 문서를 확인해야 합니다.
“가장 빠른 포트” 라벨만 보고 선택하지 마세요
80Gbps라고 표시된 다운스트림 포트가 DP 1.4 KVM으로 80Gbps DisplayPort 신호를 보내는 것은 아닙니다.
비디오가 USB-C 커넥터를 떠나 DisplayPort로 나오고 DisplayPort KVM에 입력되는 순간, DisplayPort 구간은 자체 지원 속도, 인코딩, DSC 동작, 케이블 요구사항을 가진 독립적인 링크가 됩니다.
따라서 유용한 질문은 다음이 아닙니다.
“어느 커넥터 옆에 가장 큰 숫자가 적혀 있는가?”
진짜 질문은 다음입니다.
“내가 필요한 디스플레이 모드에서 KVM에 가장 깨끗하고 지원되는 DisplayPort 스트림을 제공하는 출력 경로는 무엇인가?”
USB-C-to-DisplayPort 케이블 vs 일반 DisplayPort 케이블
올바른 케이블은 어떤 도크 출력을 선택하느냐에 따라 달라집니다.
도크에 풀사이즈 DisplayPort 출력이 있을 때
가능하면 직접 DisplayPort-to-DisplayPort 케이블을 사용하세요.
Dock DP → DP 케이블 → KVM DP 입력
이 방식은 외부 경로를 단순하게 유지하고 불필요한 비디오 프로토콜 변환 단계를 추가하지 않습니다.
케이블은 단순히 커넥터 모양이 아니라 실제로 실행하려는 DisplayPort 모드에 맞춰 선택해야 합니다. 4K60에서 안정적인 케이블도 같은 워크스테이션을 훨씬 높은 주사율로 변경하면 약한 고리가 될 수 있습니다.
다운스트림 USB-C 포트를 사용할 때
워크스테이션에 필요한 DisplayPort 모드에 명시적으로 대응하는 USB-C-to-DisplayPort 케이블 또는 어댑터를 사용하세요.
Dock USB-C 디스플레이 출력 → USB-C-to-DP 케이블 → KVM DP 입력
이 연결을 비공식적으로 “Thunderbolt-to-DisplayPort 케이블”이라고 부르는 경우도 많습니다. 하지만 이 디스플레이 체인의 해당 구간에서 중요한 기능은 USB-C 출력이 DisplayPort 비디오를 제공할 수 있고, 케이블이 그 신호를 KVM의 DisplayPort 입력에 올바르게 전달하는 것입니다.
케이블 구매 전에 다음 세 가지를 확인하세요.
- 방향: 케이블이 USB-C 소스에서 DisplayPort 디스플레이 방향을 지원해야 합니다.
- 디스플레이 모드: 지원하는 해상도, 주사율, DisplayPort 링크 속도를 확인하세요.
- DSC 요구사항: 목표 모드가 DSC에 의존한다면 전체 경로가 필요한 동작을 유지할 수 있는지 확인하세요.
USB-C 커넥터만으로는 비디오 지원을 증명할 수 없으며, “8K”라고 표시된 저가 어댑터도 모든 도크-KVM 조합에서 안정적으로 작동한다고 보장하지 않습니다.
MST, DSC, DP++ 및 액티브 컨버터: 결과를 바꿀 수 있는 요소
사용자들이 도크-to-KVM 연결을 문제 해결할 때 여러 기술이 자주 뒤섞입니다. 하지만 이 기술들은 서로 다른 문제를 해결합니다.
| 기술 | 역할 | Dock → KVM 설정에서 가능한 영향 |
|---|---|---|
| MST | 여러 디스플레이 스트림이 하나의 DisplayPort 소스 연결을 공유할 수 있게 합니다. | 도크 출력 두 개가 업스트림 디스플레이 대역폭을 공유할 수 있습니다. 디스플레이 수와 동작도 운영 체제 및 도크 설계에 따라 달라질 수 있습니다. |
| DSC | 시각적으로 무손실에 가까운 압축으로 고대역폭 디스플레이 데이터를 압축합니다. | 더 높은 해상도 또는 주사율 모드를 가능하게 할 수 있지만, 필요한 DSC 지원이 체인의 관련 구간에서 유지되어야 합니다. |
| DP++ | 호환되는 DisplayPort 소스가 적절한 어댑터를 통해 HDMI/DVI 방식의 신호를 제공할 수 있게 합니다. | KVM 자체가 네이티브 DisplayPort 입력을 가진 경우에는 보통 필요하지 않습니다. DP-to-HDMI 변환을 추가하면 체인이 더 복잡해질 수 있습니다. |
| 액티브 프로토콜 컨버터 | 하나의 비디오 프로토콜을 다른 프로토콜로 능동적으로 변환합니다. | 해상도, EDID, HDCP, 링크 타이밍을 관리해야 하는 또 하나의 장치를 추가합니다. 기본값으로 사용하지 말고 필요할 때만 사용하세요. |
DP++: DP KVM에서 보통 필요한 기능은 아닙니다
DP++는 DisplayPort 소스가 적절한 어댑터 경로를 통해 HDMI 또는 DVI와 작동해야 할 때 관련됩니다.
도크 출력과 KVM 입력이 모두 네이티브 DisplayPort라면, DP++는 일반적으로 또 다른 어댑터를 추가해야 하는 이유가 아닙니다.
다음과 같은 경로는:
Dock DP → HDMI 어댑터 → HDMI 케이블 → DP 컨버터 → DisplayPort KVM
하드웨어가 정말로 요구하는 경우가 아니라면 피해야 합니다.
추가 변환 단계가 하나씩 늘어날수록 대역폭 제한, EDID 처리, 링크 복구를 분리해서 진단하기가 더 어려워집니다.
듀얼 4K, 고주사율 및 절전/깨우기에서 테스트해야 할 사항
모든 변수를 동시에 테스트하지 마세요. 동일한 KVM, 모니터, 디스플레이 설정을 사용해 도크 출력 경로를 비교하세요.
| 테스트 | 내장 DP 경로 | 다운스트림 USB-C-to-DP 경로 | 기록할 항목 |
|---|---|---|---|
| 단일 모니터 4K60 | 모니터 A 단독 테스트 | 같은 모니터 단독 테스트 | 감지, 해상도, 아티팩트, 재연결 시간 |
| 듀얼 4K60 | 두 디스플레이 연결 | 지원되는 디스플레이 가능 출력을 통해 둘 다 연결 | 독립 확장, 안정성, 반복 전환 |
| 고주사율 | 먼저 모니터 한 대의 주사율을 높임 | 대체 출력 경로에서 동일하게 반복 | 최대 안정 주사율, HDR, 색심도, VRR 동작 |
| 절전/깨우기 | 반복 절전 및 KVM 전환 사이클 실행 | 동일한 순서를 반복 | 블랙스크린, 깨우기 지연, 재연결 필요 여부, 링크 복구 |
듀얼 4K 워크스테이션의 경우
더 까다로운 모드를 활성화하기 전에 듀얼 4K60부터 시작하세요.
두 출력 경로가 모두 듀얼 4K60에서 안정적이라면 유용한 기준선을 확보한 것입니다. 그다음 HDR, 더 높은 색심도, 더 높은 주사율을 한 번에 하나씩 추가하세요.
한 도크 출력 아키텍처는 듀얼 4K60에서 안정적이고 다른 하나는 그렇지 않다면, 그 차이는 커넥터에 인쇄된 표기 사양보다 훨씬 더 유용합니다.
고주사율 모니터의 경우
먼저 고주사율 모니터 한 대를 테스트하세요.
예를 들어 두 번째 디스플레이를 추가하기 전에 도크를 통해 목표 해상도와 주사율을 먼저 확립합니다. 그다음 두 번째 화면을 다시 연결하고 첫 번째 디스플레이의 사용 가능한 모드가 바뀌는지 확인하세요.
두 번째 화면을 추가한 뒤에만 주사율이 떨어진다면, KVM을 교체하기 전에 공유 도크 대역폭, MST 아키텍처, DSC 지원을 조사하세요.
목표 모드가 도크 직접 연결에서는 작동하지만 KVM을 삽입한 뒤에는 작동하지 않는다면, 도크-to-KVM 케이블, KVM 설정, EDID 협상 또는 두 번째 DP 케이블이 더 관련성이 높아집니다.
절전/깨우기 문제의 경우
포트 선택은 절전/깨우기 동작에 영향을 줄 수 있습니다. 도크 출력을 바꾸면 절전 또는 전환 후 다시 링크 트레이닝해야 하는 디스플레이 경로가 달라질 수 있기 때문입니다.
같은 순서를 여러 번 반복하세요.
- 노트북을 깨웁니다.
- 두 모니터가 모두 활성 상태인지 확인합니다.
- KVM을 다른 컴퓨터로 전환합니다.
- 노트북 또는 디스플레이가 의도한 전원 상태로 진입하도록 둡니다.
- 다시 전환한 뒤 두 링크가 모두 복구되는지 기록합니다.
테스트 목적이 “어떤 출력을 사용해야 하는가?”에서 “왜 모니터가 감지되는데도 여전히 어두운가?”로 바뀌었다면, Why Your Monitors Don't Wake After Switching a KVM를 이어서 참고하세요. 해당 가이드는 깨우기와 링크 트레이닝 문제를 자세히 다룹니다.
권장 연결 토폴로지
토폴로지 A: 안정적이라면 내장 DisplayPort 출력을 사용하세요
Laptop → Thunderbolt 5 호환 도크 → 도크 DP 출력 → DP 케이블 → DisplayPort KVM → DP 모니터
이 방식은 다음 조건에서 더 깔끔한 선택입니다.
- 도크 문서가 필요한 모니터 조합을 지원합니다.
- 두 디스플레이가 필요한 해상도와 주사율에 도달합니다.
- 반복 KVM 전환이 안정적입니다.
- 절전/깨우기 복구가 예측 가능합니다.
안정적인 DP-to-DP 경로가 이미 있다면, 도크에 더 빠르게 보이는 USB-C 커넥터가 있다는 이유만으로 이를 교체할 필요는 없습니다.
토폴로지 B: DP 경로에 문제가 있을 때 다운스트림 USB-C 출력을 테스트하세요
Laptop → Thunderbolt 5 호환 도크 → 디스플레이 지원 다운스트림 USB-C 포트 → USB-C-to-DP 케이블 → DisplayPort KVM → DP 모니터
이 경로는 다음 상황에서 테스트할 가치가 있습니다.
- 도크의 내장 DP 출력에서 아티팩트 또는 불안정한 깨우기 동작이 나타납니다.
- 고주사율 모드가 예상보다 제한됩니다.
- 도크의 문서화된 아키텍처상 전용 디스플레이 커넥터가 MST 또는 브리지 경로를 공유할 가능성이 있습니다.
- 특정 호스트가 도크의 디스플레이 출력별로 다르게 동작합니다.
장점은 “USB-C가 DisplayPort보다 빠르다”가 아닙니다. 장점은 도크 내부에서 다른 디스플레이 경로를 선택할 수 있다는 점입니다.
토폴로지 C: 혼합 출력 경로도 유효할 수 있습니다
일부 듀얼 디스플레이 도크는 전용 DisplayPort 출력 하나와 다운스트림 USB-C 포트에서 나오는 디스플레이 하나를 조합하도록 설계되어 있습니다.
이 경우 실용적인 토폴로지는 다음과 같을 수 있습니다.
디스플레이 1 경로: Dock DP → DP 케이블 → KVM DP 입력 1
디스플레이 2 경로: Dock USB-C → USB-C-to-DP 케이블 → KVM DP 입력 2
두 케이블이 서로 다르다는 이유만으로 이 구성을 배제하지 마세요. 중요한 것은 도크가 해당 포트를 통해 두 개의 지원되는 디스플레이 스트림을 노출하도록 설계되었는지입니다.
고주사율이 우선이라면 이유 없이 외부 MST 분배기를 추가하지 마세요
듀얼 모니터 DisplayPort KVM은 소스 측에서 자신의 입력에 필요한 디스플레이 경로를 제공할 것을 기대합니다.
도크가 이미 두 개의 지원 출력 경로를 제공한다면, KVM 앞단에 추가 외부 MST 허브를 삽입하는 것은 보통 공유 대역폭과 협상 레이어를 하나 더 추가하는 일입니다.
게이밍, 엔지니어링, 크리에이터 워크스테이션처럼 까다로운 환경에서는 디스플레이 처리 단계가 적을수록 토폴로지를 검증하기 쉽습니다.
이 설정에 적합한 TESmart DisplayPort KVM은?
중요한 점은 아래 TESmart 모델들이 DisplayPort KVM 스위치라는 것입니다. 하나의 Thunderbolt 호스트 연결을 여러 모니터로 바꿔주는 장치로 보면 안 됩니다.
도크 또는 노트북이 먼저 필요한 DisplayPort 비디오 경로를 제공해야 합니다.
| 모델 | 워크스테이션 구조 | 적합한 경우 | 도크 측 요구사항 |
|---|---|---|---|
| DKS202-M24 | 2대 PC → 2대 DisplayPort 모니터 | 두 컴퓨터가 고해상도 또는 고주사율 DP 디스플레이를 공유하는 듀얼 모니터 워크스테이션. | 도크에 연결된 노트북이 두 개의 호환 DisplayPort 비디오 경로를 제공해야 합니다. |
| DKS203-M24 | 2대 PC → 3대 DisplayPort 모니터 | 트리플 모니터 개발자, 크리에이터, 엔지니어링 또는 모니터링 워크스테이션. | 노트북과 도크 조합이 세 개의 지원되는 디스플레이 스트림을 제공할 수 있어야 합니다. |
| DKS402-M24 | 4대 PC → 2대 DisplayPort 모니터 | 최대 4대 컴퓨터를 사용하는 듀얼 모니터 IT, 엔지니어링 또는 멀티 시스템 데스크. | 도크에 연결된 각 소스가 여전히 두 개의 안정적인 DisplayPort 경로를 제공해야 합니다. |
| DKS403-M24 | 4대 PC → 3대 DisplayPort 모니터 | 세 개의 공유 DisplayPort 디스플레이가 필요한 대형 멀티 시스템 워크스테이션. | 세 모니터를 모두 사용해야 하는 모든 소스가 세 개의 호환 디스플레이 경로를 제공해야 합니다. |
DKS202-M24: 두 대의 컴퓨터, 두 대의 디스플레이
DKS202-M24는 책상에 두 대의 컴퓨터와 두 대의 DisplayPort 모니터가 있는 경우 가장 직접적으로 맞는 선택입니다.
DP 1.4 아키텍처, EDID 지원, DSC 호환 고대역폭 디스플레이 워크플로는 듀얼 모니터 KVM을 통해 고해상도 또는 고주사율 DP 경로를 유지하려는 사용자에게 적합합니다.
하지만 도크에 연결된 노트북의 경우, KVM을 구매한다고 해서 도크 검증 필요성이 사라지는 것은 아닙니다. 어떤 두 도크 출력이 가장 안정적인 DisplayPort 스트림을 제공하는지 먼저 확인하세요.
DKS203-M24: 도크가 세 개의 디스플레이 스트림을 제공해야 할 때
DKS203-M24는 두 대의 컴퓨터가 세 대의 DisplayPort 모니터를 공유해야 할 때 더 적합합니다.
이 경우 도크 측 아키텍처는 더욱 중요합니다. 세 개의 물리 모니터 출력은 노트북, 운영 체제, 도크가 실제로 필요한 확장 디스플레이 구조를 만들 수 있을 때만 의미가 있습니다.
트리플 모니터 KVM은 하나의 복제된 스트림이나 지원되지 않는 도크 스트림을 세 개의 독립 데스크톱으로 바꿀 수 없습니다.
DKS402-M24: 네 대의 컴퓨터가 두 대의 디스플레이를 공유할 때
DKS402-M24는 책상이 두 대의 DisplayPort 모니터를 유지하면서 두 대에서 네 대의 컴퓨터로 확장될 때 더 적합합니다.
이는 IT 작업대, 테스트 환경, 데스크톱/노트북 혼합 구성에서 특히 관련성이 높습니다. 한 컴퓨터는 외장 GPU에서 직접 연결되고, 다른 컴퓨터는 도크를 통해 입력될 수 있습니다.
이 소스들의 케이블링이 반드시 동일할 필요는 없습니다. 하지만 각 KVM 입력에 호환되는 DP 신호를 전달해야 합니다.
DKS403-M24: 네 대의 컴퓨터와 세 대의 디스플레이
DKS403-M24는 네 대의 컴퓨터와 세 대의 모니터를 사용하는 DisplayPort 워크스테이션을 위한 모델입니다.
도크를 통해 연결되는 노트북의 경우, “도크 커넥터가 세 개니까 세 개의 독립 디스플레이가 된다”고 가정하는 것이 특히 위험한 구성입니다.
KVM만 보고 구매하기 전에 호스트의 외부 디스플레이 지원, 도크의 지원 모니터 토폴로지, MST 의존성 여부, 목표 주사율, 정확한 USB-C-to-DP 또는 DP-to-DP 케이블 계획을 확인하세요.
이 네 모델 전체에 적용되는 선택 논리는 단순합니다.
먼저 워크스테이션에 필요한 컴퓨터 수와 모니터 수를 정하세요. 그다음 각 컴퓨터가 필요한 디스플레이 스트림을 전달할 수 있음을 검증하세요. 그 후에야 도크-to-KVM 포트 경로를 최적화해야 합니다.
관련 TESmart 가이드
- Why Your Monitors Don't Wake After Switching a KVM — 모니터가 감지되지만 전환 또는 절전 후 복구되지 않을 때 참고하세요.
- Can You Use a Docking Station With a KVM Switch? — 올바른 도크-before-KVM 아키텍처와 비디오/USB가 왜 별도 경로인지 설명합니다.
- Dock vs KVM: Why a High-Bandwidth Laptop Dock Still Does Not Replace Host Switching — 주요 질문이 도크가 KVM을 완전히 대체할 수 있는지라면 이 글을 참고하세요.
- How Do I Know If My PC or Laptop Supports MST? — 여러 도크 출력이 하나의 업스트림 DisplayPort 스트림에 의존할 수 있을 때 유용합니다.
- What Is DSC and Why Does It Matter for 8K Displays? — 많은 고해상도 및 고주사율 DP 모드의 기반이 되는 압축 기술을 설명합니다.
FAQ
1. 항상 도크의 DisplayPort 출력 대신 다운스트림 USB-C 포트를 사용해야 하나요?
아니요. 내장 DisplayPort 출력이 필요한 해상도와 주사율에 도달하고, 반복 전환 및 절전/깨우기 사이클에서도 안정적이라면 직접 DP-to-DP 연결이 더 단순합니다.
다운스트림 USB-C-to-DP 경로는 특정 도크에서 다른 또는 더 안정적인 디스플레이 경로를 제공할 때 대안으로 사용하세요.
2. Thunderbolt 5 호스트 연결이면 KVM을 통해 듀얼 고주사율 디스플레이가 보장되나요?
아니요. 호스트 측 대역폭은 체인의 일부일 뿐입니다. GPU, 도크 디스플레이 아키텍처, MST 또는 DSC 동작, USB-C-to-DP 케이블, KVM, 출력 케이블, 모니터가 모두 최종 지원 디스플레이 모드에 영향을 줍니다.
3. USB-C-to-DisplayPort 케이블은 액티브 DP-to-HDMI 컨버터와 같은가요?
아니요. USB-C-to-DisplayPort 연결은 호환되는 USB-C 출력에서 DisplayPort 비디오를 노출할 수 있으며, 비디오를 HDMI로 바꾸지 않습니다. 액티브 DP-to-HDMI 컨버터는 별도의 프로토콜 변환 작업을 수행합니다.
DisplayPort KVM에서는 HDMI로 변환했다가 다시 돌아오는 것보다 DisplayPort 상태를 유지하는 편이 보통 검증하기 쉽습니다.
4. MST 도크를 듀얼 모니터 DisplayPort KVM에 연결할 수 있나요?
도크가 두 개의 사용 가능한 DisplayPort 출력을 만들고 호스트 운영 체제가 필요한 MST 디스플레이 구성을 지원한다면, 호환되는 설정에서는 가능합니다.
하지만 두 스트림이 여전히 업스트림 DisplayPort 대역폭을 공유할 수 있습니다. 듀얼 모니터 KVM이 그 제한을 제거해 주지는 않습니다.
5. 4K60은 작동하는데 더 높은 주사율이 불안정해지는 이유는 무엇인가요?
더 높은 모드는 더 많은 대역폭이 필요하며 DSC, 케이블 품질, 색심도 또는 기타 기능에 의존할 수도 있습니다. 4K60에서는 충분한 여유가 있던 연결도 더 높은 주사율에서는 약한 케이블, 공유 도크 대역폭, 링크 협상 한계를 드러낼 수 있습니다.
KVM을 추가하기 전에 도크를 통해 목표 모드를 직접 테스트한 다음, 두 도크 출력 경로를 비교하세요.
6. EDID 에뮬레이션이 있으면 도크 출력 선택은 더 이상 중요하지 않나요?
아니요. EDID 에뮬레이션은 일관된 디스플레이 식별 및 지원 모드 정보를 유지하는 데 도움이 됩니다. 하지만 모든 도크 출력이 같은 내부 비디오 경로를 따르게 만들지는 않습니다.
문제가 특별히 모니터가 감지되지만 깨어나지 않는 것이라면 Why Your Monitors Don't Wake After Switching a KVM를 참고하세요.
7. 도크에 연결된 노트북에는 어떤 TESmart 모델을 사용해야 하나요?
도크 커넥터가 아니라 컴퓨터 수와 모니터 수를 기준으로 선택하세요.
- DKS202-M24: 컴퓨터 2대와 DisplayPort 모니터 2대.
- DKS203-M24: 컴퓨터 2대와 DisplayPort 모니터 3대.
- DKS402-M24: 컴퓨터 4대와 DisplayPort 모니터 2대.
- DKS403-M24: 컴퓨터 4대와 DisplayPort 모니터 3대.
그다음 도크에 연결된 노트북이 의도한 해상도와 주사율에서 필요한 수의 DisplayPort 비디오 스트림을 제공할 수 있는지 확인하세요.
결론
Thunderbolt 5 호환 도크를 DisplayPort KVM에 연결할 때, 도크의 풀사이즈 DisplayPort 커넥터가 자동으로 최고 성능 또는 가장 안정적인 출력이라고 가정하지 마세요.
또한 다운스트림 USB-C 포트가 자동으로 더 낫다고 가정해서도 안 됩니다.
올바른 선택은 내부 디스플레이 경로에 달려 있습니다.
도크의 전용 DisplayPort 출력이 필요한 디스플레이 모드를 제공하고 안정적으로 유지된다면 직접 DP-to-DP 경로를 사용하세요. 해당 출력에서 대역폭 제한, 아티팩트 또는 불안정한 복구가 나타난다면, 적절한 USB-C-to-DisplayPort 케이블을 사용해 디스플레이 지원 다운스트림 USB-C 포트를 테스트하세요. 그 대안은 도크 내부에서 다른 경로를 따를 수 있습니다.
듀얼 및 트리플 모니터 워크스테이션에서는 MST, 공유 업스트림 대역폭, DSC에 특히 주의하세요. 네이티브 DisplayPort KVM 입력에서는 특정 호환성 요구를 해결하는 경우가 아니라면 불필요한 DP++ 또는 HDMI 변환 단계를 피하는 것이 좋습니다.
마지막으로 KVM이 할 수 있는 일과 할 수 없는 일을 기억해야 합니다. DKS202-M24, DKS203-M24, DKS402-M24, DKS403-M24 같은 모델은 입력받은 DisplayPort 스트림을 전환할 수 있습니다. 하지만 노트북과 도크가 제공하지 않는 디스플레이 스트림을 새로 만들 수는 없습니다.
먼저 신호 아키텍처와 실제 안정성을 기준으로 도크 출력 경로를 선택하세요. 그다음 컴퓨터 수, 모니터 수, 전체 체인이 지원해야 하는 디스플레이 모드를 기준으로 KVM을 선택하세요.
