소개
최근의 한 ThinkPad 문제 해결 사례는 EDID 기능이 있는 KVM이 모든 블랙스크린 문제를 자동으로 해결하지는 않는다는 점을 잘 보여줍니다.
해당 구성에는 ThinkPad P1 Gen 8, Thunderbolt 5로 연결된 Lenovo ThinkPad Smart Dock 7500, EDID 기능이 있는 TESmart 듀얼 모니터 DisplayPort KVM, 그리고 두 대의 LG UltraFine 디스플레이가 포함되어 있었습니다. 사용자는 다른 시스템이 활성화된 동안에도 컴퓨터가 모니터를 계속 사용할 수 있다고 인식하도록 하기 위해 EDID 에뮬레이션이 있는 KVM을 선택했습니다.
하지만 문제는 모니터 인식만이 아니었습니다. ThinkPad에서 다른 컴퓨터로 전환했다가 다시 ThinkPad로 돌아오면, 모니터가 전원을 껐다 켜기 전까지 어두운 상태로 남는 경우가 있었습니다.
이 증상은 중요한 차이를 드러냅니다.
EDID 에뮬레이션은 디스플레이 식별 정보를 유지할 수 있지만, 모니터, 도크, 그래픽 드라이버, DisplayPort 링크가 깨우기 시퀀스를 완료한다는 보장은 하지 않습니다.
컴퓨터는 여전히 두 모니터를 목록에 표시할 수 있습니다. 창 위치도 그대로 유지될 수 있습니다. Windows에 예상 해상도도 그대로 보일 수 있습니다. 그러나 연결의 다른 부분이 정상적으로 재개되지 않으면 모니터는 여전히 대기 상태에 머무를 수 있습니다.
이 글은 바로 이 실패 경로에 초점을 맞춥니다. 모니터 식별, 해상도 저장, 데스크톱 레이아웃 동작에 대한 더 넓은 설명은 EDID Emulation Explained: How It Makes KVM Multi-Monitor Switching More Stable을 참고하세요.

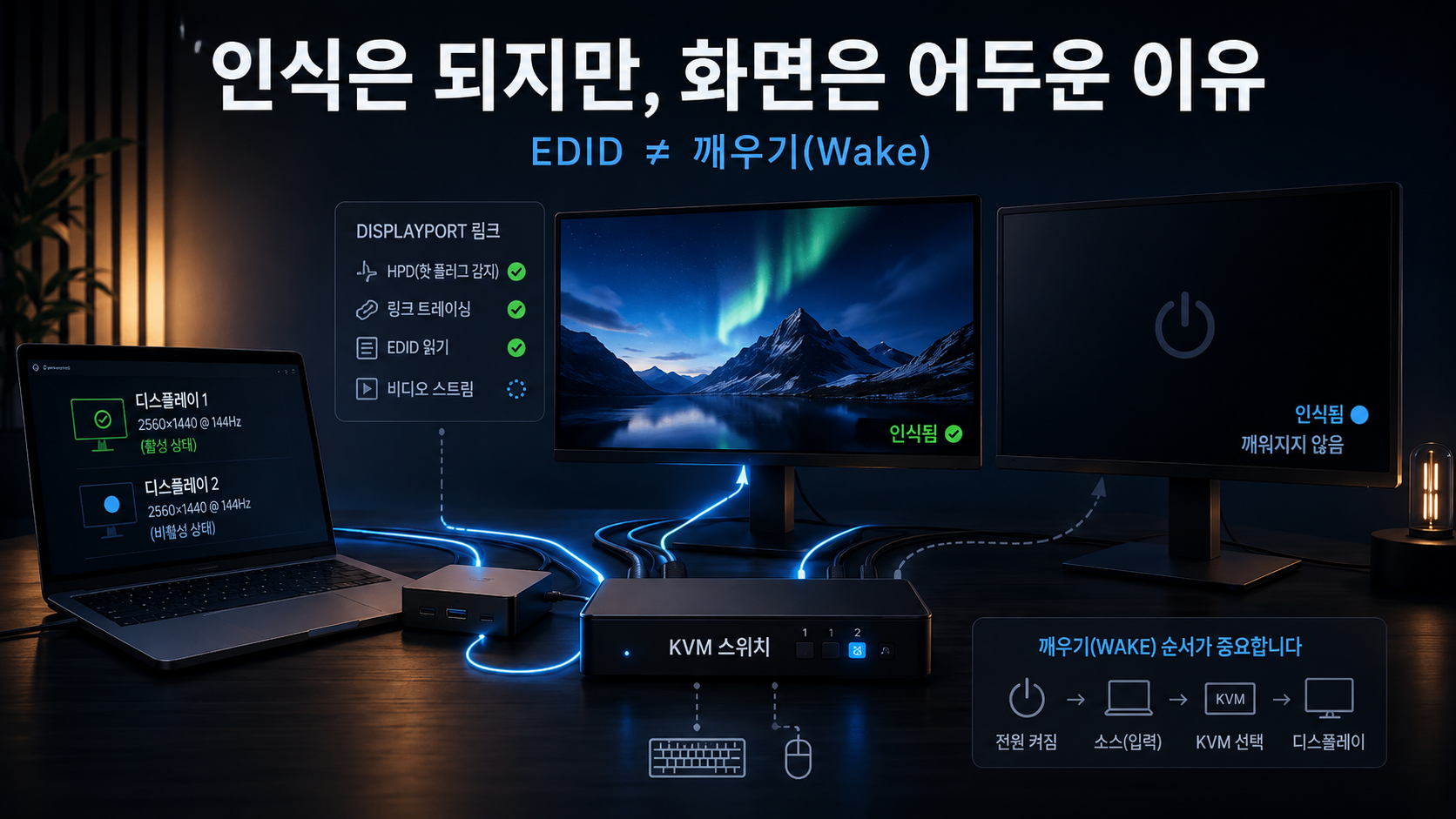

모니터가 인식되지만 여전히 어두운 상태로 남는 이유
사용자는 종종 모니터 감지와 비디오 출력이 같은 이벤트라고 생각합니다. 하지만 둘은 다릅니다.
Windows 컴퓨터는 디스플레이 설정에서 모니터를 표시할 수 있습니다. 이는 그래픽 시스템이 해당 모니터의 식별 데이터에 접근하고 있기 때문입니다. 운영 체제는 모니터 이름, 권장 해상도, 방향, 이전 데스크톱 위치를 알고 있을 수 있습니다.
그러나 이것이 실제 비디오 스트림이 패널까지 도달하고 있다는 뜻은 아닙니다.
단순화된 DisplayPort 경로에는 서로 다른 두 범주의 통신이 포함됩니다.
- EDID, Hot Plug Detect, DisplayPort Configuration Data, AUX 채널 통신을 포함한 식별 및 관리 통신.
- 소스와 디스플레이가 작동 가능한 연결을 협상한 후 픽셀 스트림을 전달하는 활성 비디오 링크.
EDID 에뮬레이터는 첫 번째 범주가 일관되게 유지되도록 도울 수 있습니다. 하지만 소스가 출력을 재개하지 않거나, 모니터가 저전력 상태에 머무르거나, DisplayPort 링크 트레이닝이 완료되지 않으면 두 번째 범주는 여전히 실패할 수 있습니다.
이 때문에 다음과 같은 증상이 동시에 발생할 수 있습니다.
- Windows에는 여전히 두 대의 외부 모니터가 표시됩니다.
- 데스크톱은 여전히 두 디스플레이로 확장된 상태입니다.
- 마우스 포인터가 보이지 않는 데스크톱 영역으로 이동할 수 있습니다.
- 애플리케이션이 어두운 디스플레이에서 열릴 수 있습니다.
- 모니터가 “No Signal”을 표시하거나 대기 상태로 남습니다.
이 상황에서는 모니터 식별 정보는 유지되었지만, 활성 디스플레이 경로가 올바르게 복구되지 않은 것입니다.
EDID는 디스플레이 식별 정보이지, 깨우기 신호가 아닙니다
EDID는 디스플레이가 무엇이며 어떤 모드를 지원하는지 설명합니다. 여기에는 디스플레이 식별 정보, 권장 타이밍, 사용 가능한 해상도, 주사율, 색상 기능 및 관련 정보가 포함될 수 있습니다.
KVM이 이 정보를 저장하거나 에뮬레이션하면, 비활성 컴퓨터는 모니터가 완전히 분리된 것으로 처리하는 대신 일관된 디스플레이 식별 정보를 계속 볼 수 있습니다.
이는 다음과 같은 문제를 줄이는 데 도움이 됩니다.
- Windows가 애플리케이션 창을 기본 디스플레이로 다시 이동하는 문제.
- 바탕화면 아이콘 위치가 변경되는 문제.
- 운영 체제가 모니터 순서나 방향을 잊어버리는 문제.
- 전환 후 해상도 및 주사율 옵션이 사라지는 문제.
- 매번 KVM 전환이 새 모니터 연결처럼 처리되는 문제.
이러한 이점은 중요하지만, EDID 에뮬레이션만으로 다음을 보장하지는 않습니다.
- 모니터가 저전력 상태에서 깨어나는 것.
- 도크가 물리적 DisplayPort 출력을 다시 활성화하는 것.
- 올바른 Hot Plug Detect 이벤트가 그래픽 드라이버에 도달하는 것.
- AUX 채널 통신이 정상적으로 재개되는 것.
- 소스와 모니터가 DisplayPort 링크 트레이닝을 완료하는 것.
- GPU가 활성 픽셀 스트림을 다시 시작하는 것.
즉, EDID를 계속 사용할 수 있게 유지하는 것은 전체 DisplayPort 메인 링크를 항상 전기적으로 활성 상태로 유지하는 것과 다릅니다.
Windows 모니터 메모리와 데스크톱 복원에 대한 자세한 내용은 Windows 11 Multi-Monitor Problems After Updates: Why EDID and Display Memory Matter in KVM Setups를 참고하세요.
KVM 전환 후 반드시 성공해야 하는 네 가지 이벤트
DisplayPort 모니터가 KVM 전환 후 다시 컴퓨터로 돌아올 때는 여러 개의 별도 이벤트가 서로 맞아야 합니다. 이를 별도 단계로 보면 문제 해결이 훨씬 더 정확해집니다.
| 단계 | 역할 | 일반적인 실패 증상 |
|---|---|---|
| 1. EDID 가용성 | 모니터 식별 정보와 지원 디스플레이 모드를 컴퓨터에 제공합니다. | 운영 체제에서 모니터가 사라지거나, 잘못된 식별 정보로 표시되거나, 예상 해상도 및 주사율 옵션을 잃습니다. |
| 2. Hot Plug Detect | 디스플레이 경로가 존재하거나 소스가 연결 상태 변화를 확인해야 함을 알립니다. | 그래픽 드라이버가 출력을 다시 확인하지 않거나, 도크와 컴퓨터가 디스플레이 경로 준비 상태에 대해 서로 다르게 판단합니다. |
| 3. 디스플레이 전원 상태 | GPU가 활성 비디오를 보내고 있는지, 모니터가 대기 상태에서 벗어났는지를 제어합니다. | 컴퓨터는 여전히 모니터를 인식하지만 패널은 잠든 상태로 남거나 신호 없음으로 표시됩니다. |
| 4. DisplayPort 링크 트레이닝 | 소스와 디스플레이 사이에서 레인 수, 링크 속도, 신호 레벨 및 기타 물리 링크 조건을 협상합니다. | 지속적인 검은 화면, 반복적인 깜박임, 지연된 깨우기 또는 더 낮은 디스플레이 모드로의 fallback이 발생합니다. |
Hot Plug Detect는 EDID와 별개입니다
Hot Plug Detect는 흔히 HPD로 줄여 부르며, 그래픽 시스템이 디스플레이 연결이 존재하거나 변경되었음을 인식하는 방식의 일부입니다.
EDID는 “어떤 디스플레이가 연결되어 있고 무엇을 지원하는가?”라는 질문에 답합니다. HPD는 “디스플레이 경로가 존재한다” 또는 “연결 상태에 주의가 필요하다”에 더 가깝습니다.
KVM은 저장된 EDID를 계속 제공할 수 있지만, 도크, 그래픽 드라이버 또는 모니터는 다른 HPD 전환을 기다리고 있을 수 있습니다. 해당 전환이 누락되거나 지연되거나 장치마다 다르게 해석되면, 모니터 식별 정보가 여전히 있어도 화면은 어두운 상태로 남을 수 있습니다.
DPMS와 디스플레이 전원 상태
DPMS는 일반적으로 디스플레이 전원 관리 동작을 뜻하는 약칭으로 사용됩니다. 최신 컴퓨터에서는 실제 깨우기 과정에 운영 체제, GPU 드라이버, 도크 컨트롤러, 모니터 펌웨어, DisplayPort 링크 전원 상태가 함께 관여할 수 있습니다.
컴퓨터에서 다른 쪽으로 전환하는 동작은 운영 체제를 통해 디스플레이를 끄는 것과 항상 같은 방식으로 해석되지 않습니다. 도크는 DisplayPort 출력 전송을 중단할 수 있지만, KVM은 업스트림으로 EDID를 계속 제공할 수 있습니다. 따라서 컴퓨터는 논리적 모니터를 유지하지만 일반적인 디스플레이 절전 후와 같은 재개 시퀀스를 수행하지 않을 수 있습니다.
이 차이는 특이하지만 유용한 진단 단서를 설명할 수 있습니다. KVM 전환 전에 Windows가 모니터를 절전 상태로 만들었을 때는 정상적으로 깨어나지만, 모니터가 활성 상태일 때 KVM이 전환되면 실패할 수 있습니다.
두 상황은 서로 다른 전원 및 링크 상태에서 시작되므로 서로 다른 복구 동작을 유발할 수 있습니다.
DisplayPort 링크 트레이닝
DisplayPort는 기존 케이블 경로를 통해 픽셀을 보내는 방식으로 단순히 재개되지 않습니다. 소스와 디스플레이는 작동 가능한 물리 링크를 설정하거나 다시 설정해야 할 수 있습니다.
링크 트레이닝 중에는 소스와 디스플레이가 사용 가능한 레인 구성과 신호 조건을 협상합니다. 케이블 품질, 커넥터 손실, 도크 출력 동작, KVM 신호 경로, 모니터 펌웨어, 선택된 디스플레이 모드가 모두 결과에 영향을 줄 수 있습니다.
1080p 또는 4K@60Hz에서 안정적으로 트레이닝되는 링크도 더 높은 주사율, 더 높은 색심도 또는 Display Stream Compression이 필요한 모드에서는 여유가 줄어들 수 있습니다.
여기서는 DisplayPort 대역폭 비교를 반복하지 않습니다. 일반적인 인터페이스 세대 사이에서 선택하는 사용자는 DP 1.4 vs DP 1.2: What’s the Difference?를 참고할 수 있습니다.
도크가 깨우기 경로를 더 복잡하게 만드는 이유
데스크톱의 직접 DisplayPort 연결은 제어 경로가 비교적 짧습니다.
도크를 통해 연결된 노트북은 더 긴 경로를 만듭니다.
도크는 수동 케이블이 아닙니다. 자체 디스플레이 컨트롤러, 펌웨어, 출력 포트 상태, 전원 관리, 타이밍 동작을 갖고 있습니다.
도크 펌웨어
도크 펌웨어는 물리적 비디오 출력이 초기화되고, 절전 상태에 들어가고, 복구되는 방식에 영향을 줍니다. 펌웨어 업데이트는 출력 타이밍, 모니터 감지, DisplayPort 호환성 또는 호스트 재개 후 동작을 바꿀 수 있습니다.
문제가 특정 노트북과 도크 조합에서만 나타난다면, KVM이나 모니터가 불량이라고 결론짓기 전에 도크 펌웨어를 확인해야 합니다.
그래픽 드라이버와 노트북 디스플레이 라우팅
워크스테이션 노트북에는 내장 그래픽과 외장 그래픽 하드웨어가 함께 포함될 수 있습니다. 외부 디스플레이 출력은 노트북 설계, BIOS 설정, 그래픽 모드, 도크, 드라이버 구성에 따라 다르게 라우팅될 수 있습니다.
운영 체제는 모니터 토폴로지를 유지하고 있을 수 있지만, 드라이버가 도크 뒤의 물리 출력을 다시 활성화하지 못할 수 있습니다. 따라서 EDID가 올바르게 보이더라도 그래픽 드라이버와 노트북 펌웨어 업데이트는 여전히 관련이 있습니다.
디스플레이 끄기, 시스템 절전, KVM 전환은 서로 다른 이벤트입니다
사용자에게는 비슷해 보이는 세 가지 동작이 장치에는 서로 다른 동작을 만들 수 있습니다.
- 컴퓨터는 깨어 있는 상태에서 Windows가 디스플레이만 끕니다.
- 전체 컴퓨터가 절전 또는 저전력 상태로 들어갑니다.
- 원래 컴퓨터는 활성 상태로 남아 있는 동안 KVM이 모니터를 다른 컴퓨터로 라우팅합니다.
그래픽 드라이버, 도크, 모니터는 각 이벤트에 대해 서로 다른 복구 경로를 사용할 수 있습니다. 모든 실패를 일반적인 “절전 문제”로 설명하는 것보다 각각 따로 테스트하는 것이 더 유용합니다.
모니터 Deep Sleep
일부 모니터에는 Deep Sleep, Eco Mode, DP Power Saving, Auto Standby 또는 유사한 이름의 설정이 있습니다.
이러한 설정은 일반적인 검은 화면 상태보다 모니터의 DisplayPort 수신부를 더 깊게 전원 차단할 수 있습니다. 모니터 설계에 따라 AUX 통신 또는 HPD 동작도 변경될 수 있습니다.
모니터 전원을 껐다 켰을 때 화면이 복구된다면, Deep Sleep을 일시적으로 비활성화하는 것이 유용한 테스트입니다. 이것만으로 모니터만의 문제라고 증명되지는 않지만, sink 측 전원 상태가 실패의 일부임을 보여줄 수 있습니다.
도크 출력 유형도 중요합니다
네이티브 GPU DisplayPort 출력, 도크의 물리 DisplayPort 포트, USB-C-to-DisplayPort 케이블, 액티브 프로토콜 컨버터는 반드시 동일한 깨우기 동작을 보이지 않습니다.
어댑터와 변환 단계는 방향성이 있을 수 있고, 자체 HPD, AUX, 전원 관리 동작을 가질 수 있습니다. 테스트 중 변환 레이어를 줄이면 문제가 KVM 때문인지, 아니면 KVM에 도달하기 전의 연결 아키텍처 때문인지 판단하는 데 도움이 됩니다.
3단계 분리 테스트
이 문제를 가장 빠르게 해결하는 방법은 여러 설정을 한꺼번에 바꾸는 것이 아닙니다. 디스플레이 경로를 세 단계로 구성하고 각 단계에서 동일한 깨우기 테스트를 반복하세요.
1단계: 컴퓨터를 모니터에 직접 연결
컴퓨터의 사용 가능한 포트가 허용하는 경우, 도크와 KVM을 모두 우회하고 컴퓨터를 모니터 한 대에 직접 연결합니다.
다음을 테스트하세요.
- Windows를 통해 디스플레이를 끄고 다시 깨웁니다.
- 컴퓨터를 절전 상태로 전환한 후 다시 재개합니다.
- 모니터 전원을 껐다 켭니다.
- 디스플레이 케이블을 분리했다가 다시 연결합니다.
- 일반 해상도와 4K@60Hz 또는 다른 보수적인 모드에서 반복합니다.
직접 연결 상태에서도 모니터가 실패한다면, KVM은 가장 먼저 조사할 구성 요소가 아닙니다. 모니터, 케이블, 노트북 출력, BIOS, 그래픽 드라이버, 운영 체제 전원 동작에 집중하세요.
2단계: 도크를 모니터에 직접 연결
노트북을 도크에 연결한 다음, KVM 없이 도크를 두 모니터에 직접 연결합니다.
최종 설치에 사용할 예정인 동일한 도크 출력, 디스플레이 케이블, 해상도, 주사율, 모니터 설정을 사용합니다.
디스플레이 끄기, 시스템 절전, 케이블 재연결, 모니터 전원 테스트를 반복합니다.
1단계는 작동하지만 2단계에서 실패한다면, 문제는 KVM이 추가되기 전에 이미 존재합니다. 가능성이 높은 영역은 다음과 같습니다.
- 도크 펌웨어.
- 도크 DisplayPort 출력 동작.
- 노트북과 도크 사이의 통신.
- 도킹된 디스플레이를 처리하는 그래픽 드라이버 동작.
- 도크 출력과 모니터의 호환성.
- 두 개 도크 출력 사이의 대역폭 할당.
3단계: 도크 → KVM → 모니터
두 모니터가 도크만 통과했을 때 안정적으로 깨어나는 것을 확인한 후 KVM을 삽입합니다.
모든 케이블을 동시에 교체하지 마세요. 가능한 경우 정상 작동이 확인된 도크-모니터 케이블은 유지하고, KVM을 삽입하는 데 필요한 연결만 변경합니다.
먼저 모니터 한 대를 테스트한 다음 두 번째 모니터를 추가합니다.
1단계와 2단계는 작동하지만 3단계에서 실패한다면, 관련 문제는 도크 출력, KVM 전환 동작, EDID 모드, HPD 타이밍, 모니터 전원 상태, 전체 DisplayPort 링크 사이의 상호작용입니다.
테스트 결과 해석 방법
| 테스트 결과 | 의미하는 바 |
|---|---|
| 컴퓨터를 모니터에 직접 연결했을 때 실패합니다. | KVM을 테스트하기 전에 컴퓨터 출력, GPU 드라이버, 모니터 펌웨어, 케이블, 디스플레이 설정, 절전 동작을 조사하세요. |
| 직접 연결은 작동하지만 도크-모니터 연결은 실패합니다. | 도크, 도크 펌웨어, 도크 출력 포트 또는 노트북-도크 디스플레이 경로가 가능성 높은 경계입니다. |
| 컴퓨터 직접 연결과 도크 직접 연결은 작동하지만 도크-KVM 연결은 실패합니다. | 도크/KVM 타이밍, EDID 구성, HPD 동작, 신호 무결성, 모니터 Deep Sleep, 링크 트레이닝을 조사하세요. |
| 한 모니터는 항상 깨어나고 다른 모니터는 그렇지 않습니다. | 모니터 케이블, KVM 출력, 도크 출력, 모니터 입력을 한 번에 하나씩 바꿔 보며 실패가 포트, 케이블 또는 디스플레이를 따라가는지 확인하세요. |
| 문제가 고주사율에서만 발생합니다. | 기본 EDID 인식보다는 대역폭, DSC, 케이블 여유도 또는 링크 트레이닝과 관련될 가능성이 높습니다. |
| 문제가 시스템 절전 후에만 발생합니다. | 시스템 전원 관리, 그래픽 드라이버 재개 동작, 도크 펌웨어, 모니터 저전력 설정에 집중하세요. |
| 모니터가 활성 상태일 때 전환했다가 돌아온 경우에만 문제가 발생합니다. | 정상적인 Windows 디스플레이 절전보다 전환 과정 또는 누락된 깨우기 상태 변화가 더 관련 있을 수 있습니다. |
| 모니터 전원을 껐다 켜면 화면이 복구됩니다. | 모니터 수신부, AUX 상태, HPD 상태 또는 링크 트레이닝 프로세스가 멈춰 있을 수 있습니다. 이것만으로 어느 장치가 원인인지는 식별되지 않습니다. |
이 테스트의 목적은 안정적인 깨우기 동작이 처음 사라지는 단계를 식별하는 것입니다. 이 경계는 KVM, 도크 또는 모니터를 즉시 교체하는 것보다 훨씬 더 유용합니다.
깨우기 및 링크 재트레이닝 문제를 위한 실용 테스트
실패 단계가 확인되면 한 번에 하나씩 변경하세요. 증상이 어떻게 달라지는지 기록합니다.
1. 도크, 노트북, 그래픽 구성 요소 업데이트
- 도크 제조사의 최신 도크 펌웨어를 설치합니다.
- 노트북 BIOS와 시스템 펌웨어를 업데이트합니다.
- 하이브리드 그래픽을 사용하는 노트북이라면 내장 및 외장 그래픽 드라이버를 모두 업데이트합니다.
- 펌웨어 변경 후 노트북을 재시작하고 도크의 전원을 완전히 껐다 켭니다.
도크 직접 연결 테스트가 이미 불안정한 경우, 도크 펌웨어 업데이트는 특히 중요합니다.
2. 모니터 Deep Sleep을 일시적으로 비활성화
모니터의 온스크린 메뉴를 열고 다음과 같은 설정을 찾습니다.
- Deep Sleep.
- DP Power Saving.
- Eco Standby.
- Automatic Input Detection.
- DisplayPort Hot-Plug behavior.
테스트 중에는 더 깊은 절전 옵션을 비활성화하고 DisplayPort 입력을 수동으로 선택하세요. 자동 입력 선택은 추가 지연을 만들거나 모니터가 예상 포트로 돌아오는 것을 방해할 수 있습니다.
3. 디스플레이 모드 낮추기
일시적으로 두 모니터를 4K@60Hz 또는 1080p@60Hz 같은 보수적인 디스플레이 모드에서 테스트합니다.
HDR, 가변 주사율, 비정상적으로 높은 색심도 설정도 비활성화한 상태로 테스트합니다.
낮은 모드에서 깨우기가 안정적으로 바뀐다면, 문제는 신호 여유도 또는 링크 트레이닝과 관련될 가능성이 높습니다. 이것이 반드시 KVM에 광고된 대역폭이 부족하다는 뜻은 아닙니다. 전체 경로에는 도크 출력, 모든 케이블, KVM, 두 모니터 입력이 포함됩니다.
4. 모니터를 한 대씩 테스트
두 번째 디스플레이를 분리하고, 모니터 한 대로 전체 도크-KVM 경로를 테스트합니다.
그런 다음 동일한 모니터와 케이블을 다음 경로로 옮겨 테스트합니다.
- 다른 KVM 출력.
- 다른 도크 출력.
- 가능한 경우 다른 모니터 입력.
이를 통해 실패가 특정 모니터, 케이블, 도크 포트 또는 KVM 채널을 따라가는지 확인할 수 있습니다.
5. 짧고 직접적인 DisplayPort 케이블 사용
도크-KVM-모니터 구성은 직접 연결보다 더 많은 케이블 구간을 사용합니다. 각 커넥터와 케이블은 물리 링크에 손실을 추가합니다.
필요한 DisplayPort 모드에 적합한 짧은 케이블을 사용하세요. 테스트 중에는 연장 케이블, 커플러, 프로토콜 컨버터, 불필요한 어댑터를 제거합니다.
6. 전원 켜기 순서 비교
진단 테스트로 다음 순서를 시도해 보세요.
- 모니터 전원을 켭니다.
- KVM 전원을 켭니다.
- 도크 전원을 켜거나 다시 연결합니다.
- 컴퓨터를 연결하거나 깨웁니다.
한 전원 켜기 순서는 일관되게 작동하고 다른 순서는 그렇지 않다면, 문제는 EDID 데이터 누락만이 아니라 초기화 타이밍과 관련되었을 가능성이 높습니다.
7. 정확한 정상/실패 경로 기록
지원팀에 문의하기 전에 다음 정보를 기록하세요.
- 노트북 모델 및 운영 체제 버전.
- 그래픽 드라이버 버전.
- 도크 모델 및 펌웨어 버전.
- KVM 모델 및 EDID 구성.
- 모니터 모델 및 펌웨어 버전.
- 해상도, 주사율, HDR, VRR, DSC 상태.
- 사용 중인 도크 및 KVM 포트.
- 복구를 위해 컴퓨터, 도크 또는 모니터의 전원을 껐다 켜야 하는지 여부.
- 세 가지 분리 단계 중 어느 단계에서 처음 실패가 재현되는지.
이 정보는 EDID 문제와 도크 출력, 모니터 전원, DisplayPort 링크 복구 문제를 구분하는 데 도움이 됩니다.
DKS202-M24와 DKS402-M24가 적합한 위치
EDID 기능이 있는 KVM은 이러한 유형의 워크스테이션에서도 여전히 유용합니다. 중요한 점은 KVM의 역할을 실제로 해결하는 문제에 맞추는 것입니다.
TESmart DKS202-M24
TESmart DKS202-M24는 두 대의 컴퓨터가 두 대의 DisplayPort 모니터, 하나의 키보드, 하나의 마우스, 공유 USB 장치를 함께 사용해야 하는 사용자에게 더 적합합니다.
이 모델은 DisplayPort 1.4 신호 경로와 EDID 에뮬레이션을 지원합니다. 호환되는 구성에서는 EDID 기능이 활성 비디오 경로가 전환될 때도 두 컴퓨터가 일관된 모니터 식별 정보를 유지하는 데 도움을 줍니다.
따라서 이 모델은 다음과 같은 구성에 적합합니다.
- 네이티브 DisplayPort 출력을 가진 두 대의 데스크톱 워크스테이션.
- 두 대의 DisplayPort 모니터를 공유하는 데스크톱과 도킹된 노트북.
- 창 위치와 모니터 순서가 일관되게 유지되어야 하는 듀얼 모니터 워크스테이션.
- 전체 신호 체인이 지원하는 고해상도 또는 고주사율 DisplayPort 워크플로.
하지만 도킹된 노트북의 경우 도크가 먼저 두 개의 안정적인 DisplayPort 출력을 제공해야 합니다. 도크를 모니터에 직접 연결했을 때 이미 발생하는 깨우기 문제를 KVM이 수정할 수는 없습니다.
따라서 DKS202-M24는 분리 테스트의 3단계에서 평가해야 하며, 1단계와 2단계를 건너뛰기 위한 수단으로 사용해서는 안 됩니다.
TESmart DKS402-M24
TESmart DKS402-M24는 네 대의 컴퓨터가 두 대의 DisplayPort 모니터를 공유해야 할 때 더 적합합니다.
이 모델은 더 큰 멀티 컴퓨터 작업 공간에 동일한 EDID 원칙을 적용합니다. 즉, 연결된 시스템에 일관된 디스플레이 정보를 유지하면서 선택된 소스에 따라 활성 모니터 경로를 라우팅합니다.
이 모델은 두 대의 모니터를 두 대보다 많은 컴퓨터에서 공유해야 하는 IT 작업대, 테스트 환경, 엔지니어링 데스크, 혼합 시스템 워크스테이션에 더 적합합니다.
컴퓨터 입력 수가 늘어났다고 해서 깨우기 문제 해결 방법이 달라지지는 않습니다. 각 소스 경로는 여전히 직접 연결, 도크 또는 어댑터 경유, 마지막으로 KVM 경유 순서로 테스트해야 합니다.
EDID에 대한 올바른 기대치 설정
두 모델 모두에서 EDID 에뮬레이션은 모니터 인식, 해상도 가용성, 데스크톱 레이아웃 안정성을 개선하기 위한 기능입니다.
이를 도크 펌웨어, 그래픽 드라이버, 모니터 Deep Sleep 구현, HPD 타이밍, DisplayPort 링크 상태의 모든 조합이 동일하게 깨어난다는 보장으로 이해해서는 안 됩니다.
운영 체제가 모니터를 여전히 인식하는데도 화면이 어둡게 남아 있다면, 다음 단계는 EDID를 다시 설명하는 것이 아닙니다. 어떤 장치가 활성 디스플레이 링크를 다시 시작하지 못했는지 식별하는 것입니다.
관련 TESmart 가이드
- EDID Emulation Explained: How It Makes KVM Multi-Monitor Switching More Stable — KVM 전환 중 모니터 식별 정보, 데스크톱 레이아웃, EDID 동작에 대한 자세한 소개.
- Windows 11 Multi-Monitor Problems After Updates — Windows 디스플레이 메모리와 모니터 식별이 창 위치와 모니터 순서에 미치는 영향 설명.
- DP 1.4 vs DP 1.2: What’s the Difference? — 여기서 반복하지 않은 대역폭, DSC, 해상도, 주사율 차이를 설명.
- Dual/Triple Monitor KVM Switch Black-Screen Troubleshooting — 직접 연결, 도크, 어댑터, 케이블, 모니터 해상도를 확인하기 위한 실용 지원 경로.
FAQ
Q1: 화면이 검은데도 Windows가 모니터를 감지하는 이유는 무엇인가요?
Windows가 저장되었거나 에뮬레이션된 EDID 정보를 받고 있을 수 있습니다. 그래서 모니터 식별 정보와 데스크톱 위치는 계속 알고 있습니다. 그러나 모니터가 여전히 절전 상태이거나, 도크 출력이 재개되지 않았거나, 링크 트레이닝이 실패하면 활성 DisplayPort 비디오 링크는 여전히 사용할 수 없을 수 있습니다.
Q2: EDID 에뮬레이터가 DisplayPort 비디오 신호를 활성 상태로 유지하나요?
반드시 그렇지는 않습니다. EDID 에뮬레이션은 디스플레이 기능과 식별 정보를 소스가 계속 사용할 수 있게 유지합니다. 하지만 그 자체만으로 DisplayPort 메인 링크가 활성 상태로 유지되거나, 깨우기와 관련된 모든 HPD, AUX, 전원 상태, 링크 트레이닝 이벤트가 완료된다는 보장은 없습니다.
Q3: 이 증상은 도크가 KVM과 호환되지 않는다는 증거인가요?
아닙니다. 이는 전체 도크-KVM-모니터 경로가 올바르게 복구되지 않고 있음을 보여줍니다. 실패가 컴퓨터, 도크, KVM 상호작용, 모니터, 케이블 또는 특정 디스플레이 모드에서 시작되는지 확인하려면 3단계 테스트가 필요합니다.
Q4: 모니터 전원을 껐다 켜면 화면이 복구되는 이유는 무엇인가요?
모니터 전원 재시작은 디스플레이 수신부를 리셋하고 연결을 다시 시작하도록 만들 수 있습니다. 이 과정에서 새로운 HPD 이벤트가 발생하고, AUX 통신이 복구되며, 새로운 DisplayPort 링크 트레이닝이 트리거될 수 있습니다. 이는 연결 상태 문제를 시사하지만, 원래 어떤 장치가 상태를 멈추게 했는지는 식별하지 못합니다.
Q5: 모니터의 Deep Sleep을 비활성화해야 하나요?
테스트 목적으로 일시적으로 비활성화하세요. 깨우기가 안정적으로 바뀐다면 모니터의 저전력 동작이 문제에 기여하고 있는 것입니다. 이후 해당 설정을 계속 끌지, 아니면 펌웨어, 드라이버, 포트, 케이블을 추가로 테스트해 다른 안정적인 구성을 찾을지 결정할 수 있습니다.
Q6: DKS202-M24가 전환 후 모든 블랙스크린을 방지할 수 있나요?
어떤 KVM도 모든 컴퓨터, 도크, 드라이버, 모니터, 케이블, 전원 상태 조합에서 복구를 보장할 수 없습니다. DKS202-M24의 EDID 지원은 디스플레이 식별 정보와 데스크톱 구성을 유지하는 데 유용하지만, 도크 출력 복구와 DisplayPort 링크 트레이닝은 여전히 전체 연결 경로에 따라 달라집니다.
Q7: 도크를 제거하고 USB-C-to-DisplayPort 케이블을 직접 사용하는 것이 좋을까요?
직접 케이블은 도크 컨트롤러를 경로에서 제거하므로 진단 비교에 유용합니다. 노트북이 필요한 수의 독립 디스플레이 신호를 출력할 수 있다면 더 단순한 영구 연결이 될 수도 있습니다. 하지만 이 방식은 충전, 이더넷, USB 확장 및 기타 도크 기능을 제거할 수 있으므로, 보편적인 해결책이 아니라 워크플로 결정으로 봐야 합니다.
결론
KVM을 통해 다시 전환한 후 모니터가 깨어나지 않는 경우, EDID 에뮬레이션이 존재한다고 해서 디스플레이 링크 문제가 배제되는 것은 아닙니다.
EDID는 컴퓨터가 어떤 모니터가 연결되어 있고 어떤 디스플레이 모드를 지원하는지 기억하는 데 도움을 줍니다. HPD는 그래픽 시스템에 디스플레이 경로가 존재하거나 변경되었음을 알려줍니다. 디스플레이 전원 관리는 소스와 패널이 활성 상태인지 결정합니다. DisplayPort 링크 트레이닝은 비디오 스트림을 전달하는 데 필요한 물리 연결을 설정합니다.
이 네 가지는 모두 함께 작동해야 합니다.
도크는 또 하나의 컨트롤러, 펌웨어 레이어, 출력 단계, 전원 관리 경계를 추가합니다. 그래서 가장 안정적인 문제 해결 방법은 단계적으로 진행하는 것입니다.
처음 실패하는 단계가 어디에서 조사를 시작해야 하는지 알려줍니다.
두 대의 컴퓨터와 두 대의 DisplayPort 모니터를 사용하는 책상에서는 TESmart DKS202-M24가 EDID 지원이 포함된 DP 1.4 전환을 제공합니다. 네 대의 컴퓨터가 두 대의 DisplayPort 모니터를 공유하는 경우에는 TESmart DKS402-M24가 더 적합한 토폴로지입니다.
두 경우 모두 EDID는 전체 디스플레이 경로 안의 하나의 안정성 레이어로 이해해야 합니다. 신뢰할 수 있는 도크 펌웨어, 모니터 깨우기 동작, HPD 통신, DisplayPort 링크 복구를 대체하는 기능은 아닙니다.
